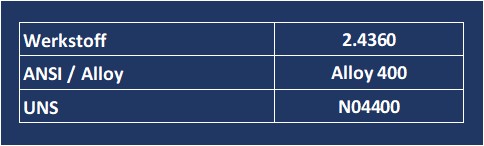

Werkstoff-Nr.: 2.4360

Beschreibung

EN Werkstoff KurznameNiCu30Fe
Alloy 400
UNSN 04400
AFNORNu 30
BSNa13
Geschützte WerksbezeichnungMonel® 400
Nicorros®alloy 400
Dichte g/cm38,8
Härte (weich geglüht) HB<=150
LegierungNickel Kupfer Legierung
GruppeKorrosionsbeständige Stähle und Legierungen
Gefügekubisch-flächenzentriertes Gitter
KorrosionGut gegen Spannungskorrosion
Zusätzliche Eigenschaftengute mechanische Eigenschaften bis 550°C
Beschreibung2.4360 (alloy 400) ist eine Nickel-Kupfer Mischkristallegierung.
Die hochwarmfeste, chemisch beständige Nickel Kupfer Legierung 2.4360 (alloy 400) findet breite Anwendung in der chemischen Industrie.

Chemische Zusammensetzung

 CMnSSiAlFeNiCuTi
2.4360Min %     1,0063,0028,00
Max %0,152,000,0200,500,502,50 34,000,30
Stahlschlüssel 2010
alloy 400
N 04400		Min %      63,0028,00
Max %0,302,000,0240,50 2,50 34,00
ASTM B 725

Physikalische Eigenschaften

EigenschaftWert
Dichte: g/cm38,8
Härte: (weich geglüht) HB<=150
Temperatur T
°C/°F
( °C/F)		Spez. Wärme
J / kgK
(Btu / lb °F)		Wärmeleitfähigkeit
W/mK
(Btu·in / ft2·h·°F)		Elektrischer Widerstand
µΩ · cm
(Ω circ mill / ft)		Elastizitätsmodul
kN/mm2
(103 ksi)		Ausdehnungs- beiwert von 20°C bis T
10-6 / K
(10-6 / °F)
-130 22  11,5
20/68
(93/200)		430/(0,102)
--- /(0,105)		26/(150)
---/(170)		51,3/(310)
---- /(330)		182/(26,4)
--- /(26,1)
--- /(7,7)
200/392
(204/400)
465
--- /(0,110)		33
--- /(190)		55,5
--- /(335)		177
--- /(25,7)		15,5
--- /(8,6)
400/(752)
(427/800)		490
40
--- /(240)		58,5
--- /(360)		16
--- /(23,5)		16,9
--- /(8,9)
600/1112
(649/1200)		 48,5
--- /(290)		61,8
--- /(380)		 16,6
--- /(9,3)
800/1600
(871/1600)		 56
--- /(340)		65,5
--- /(400)		 17,4
--- /(9,8)
900/1800 5867,5 17,5

Mechanische Eigenschaften (20°C / 68°F)

Mechanische Eigenschaften (Mindestwerte) .Weich geglüht
DIN VdTÜV		spannungsarm geglüht
DIN /VdTÜV		hart
DIN
Dehngrenze Rp 0,2- N/mm2180300 / 400650
Dehngrenze Rp 1,0210
Bruchdehnung %3525 / 183
Kerbschlagzähigkeit ISO-V
(Mittelwert bei Raumtemperatur)		> 150 J/cm2> 100 J/cm2
Zugfestigkeit Rm N/mm2450550 / 580700
Härte HB<=150ca 170ca 210
BemerkungenLieferzustand und -dicken sind zu berücksichtigenLieferzustand und -dicken sind zu berücksichtigenLieferzustand und -dicken sind zu berücksichtigen

Temperaturhinweise

Einsatzbereich
Einsatztemperatur-10 ºC  bis 550 ºC
Erläuterung / ErgänzungDruckbehälter von -10°C bis 425°C (VdTÜV WBl 263)
bis 480°C nach ASME Boiler -und Pressure Vessels Code
Lösungsglühen
Arbeitstemperatur700 ºC  bis 900 ºC
Erläuterung / ErgänzungAbkühlung mit Luft
Weichglühen
Arbeitstemperatur700 ºC  bis 900 ºC
Erläuterung / Ergänzungvorzugsweise 825°C
BearbeitungshinweiseAbkühlung an Luft
Warmumformung
Arbeitstemperatur1200 ºC  bis 800 ºC
Erläuterung / Ergänzungunter 925°C nur leichte Umformungen ;Abkühlung mit Luft
leichtes Warmbiegen bei 1200°c bis 1025°C
BearbeitungshinweiseAbkühlung an Luft

Normen / Information

NormBeschreibung
ASTM B 163nahtlose Rohre aus Nickel und Nickellegierungen für Kühlrohre und Wärmetauscher
ASTM B 164Stangen,Stäbe und Draht aus Ni-Cu Legierungen
ASTM B 564-06Standard Spezifikationen für Schmiedestücke aus Nickellegierungen
ASTM B 725Standard Spezifikationen für Rohre,geschweisst aus Nickellegierungen
DIN 17443 (09/2002)Nickel-Knetlegierungen mit Kupfer
DIN 17750 (2002/09)Bänder und Bleche aus Nickel und Nickel-Knetlegierungen-Eigenschaften
DIN 17751 (2002/09)Rohre aus Nickel und Nickel-Knetlegierungen-Eigenschaften
DIN 17752 (2002/09)Stangen aus Nickel und Nickel-Knetlegierungen-Eigenschaften
VdTÜV / Werkstoffblatt 263Nickel-Kupfer-Legierung, NiCu 30 Fe, Werkstoff-Nr. 2.4360; Blech, nahtloses Rohr, Schmiedestück und Stange
VdTÜV / Werkstoffblatt 263/Ausgabe 03/13Nickel-Kupfer-Legierung, NiCu 30 Fe, Werkstoff-Nr. 2.4360; Blech, nahtloses Rohr, Schmiedestück und Stange

Bearbeitungshinweise

KaltformungKaltverfestigung beachten,Zwischenglühen bei starken Umformungen
Spanabhebende Bearbeitungim geglühten Zustand bearbeiten,niedrige Schnittgeschwindigkeit,spannungsarm geglüht weist günstigere Bearbeitungseigenschaften auf
Schweißen
 - Werkstoffeinteilung nach CEN ISO/TR 1560842
 - Artgut schweißbar
WIG
Plasma
Lichtbogen Hand
MIG/MAG
 - Zusatzwerkstoffumhüllte Stabelektrode:2.4366,Verbindungs- und Auftragsschweissen:2.4377
 - HinweiseMaterial im weichgeglühtem Zustand vorliegen

Hauptanwendungsgebiete

Hinweise zum EinsatzChemisch beständige und hochwarmfeste Nickel Kupfer Legierung
Werkstoff ist im Kontakt mit Fluor, Flusssäure und Fluorwasserstoff oder ihren
Verbindungen einsetzbar
gute mechanische und Korrosionseigenschaften
ZulassungenDruckbehälter von -10°C bis +425°C gem.VdTÜV Wbl 263
NACE MR 01-75
EnergietechnikHochdruck Speisewassererhitzer
EnergietechnikDampferzeugerrohre
Chemische IndustrieSchwefelsäureanlagen; Essigsäureanlagen
Chemische Industriewärmetechnische Anlagen, Wärmetauscher
OffshoreanlagenMeerwasserentsalzungsanlagen
Salzgewinnungzur Salzherstellung,Sole Erhitzer und Eindampfer in Salinen
Chemische Industriezur Verarbeitung von Flußsäure
Chemische IndustrieFluorwasserstoff
OffshoreanlagenSpritzwasserverkleidungen
Petrochemische Industrieatmosphärische Rohöldestillation

Unser Hauptleistungsangebot

ProdukttypProdukt
Bleche / BlechzuschnitteBleche in Lagerformaten
Blechzuschnitte
DrehteileFittings aus Stabstahl
Fittingsgeschweißte Bogen
Geschweißte Reduzierungen
Geschweißte T-Stücke
Nahtlose Bogen
Nahtlose Reduzierungen
Nahtlose T-Stücke
Flansche / Bunde / BördelBördel
Bunde
Flansche aller Art (V-, Blindflansche usw.)
Vorschweissflansch
Rohregeschweißte Rohre
geschweißte Vierkantrohre
nahtloses Rohr
StabstahlFlachstahl
Profilstahl
Rundstahl
Sechskantstahl

Haftungsausschluss

Alle vorgenannten Angaben dienen als Orientierungshilfe und sind entsprechend den erforderlichen Einsatzbedingungen zu überprüfen.
